Anche per le unione trave-colonna in legno le soluzioni consentono di tener conto di diverse configurazioni e soluzioni tecnologiche.

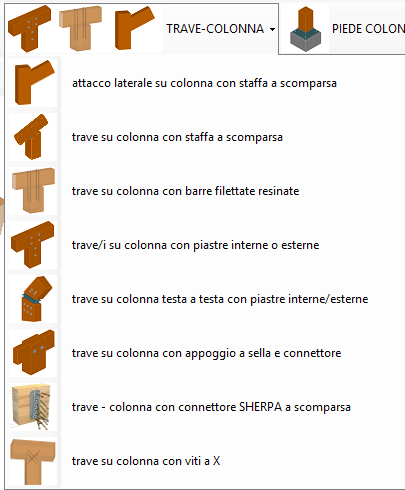

Le configurazioni prevedono:

• unioni con connettori o di carpenteria

• unioni con staffe a scomparsa

• unioni con barre resinate

• unioni a sella o spalla

• unioni con piastre interne/esterne

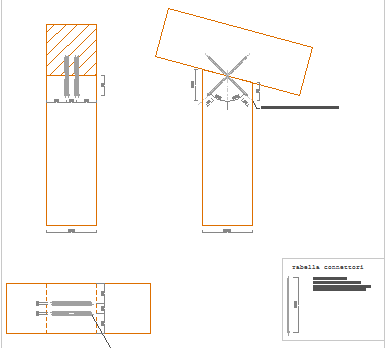

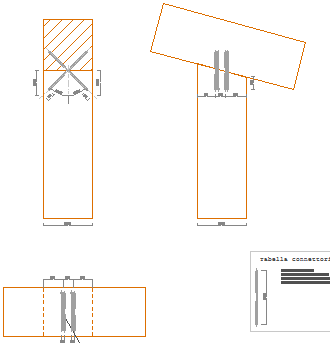

Unione con viti a X

Si distinguono 2 casi:

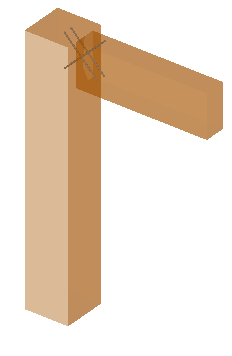

• connessione laterale, del tutto identica a quella già vista per le connessioni trave-trave deriva da quest’ultima modificando la geometria della trave portante

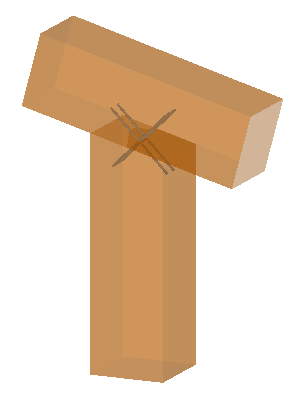

• connessione trave su colonna, con le opzioni di inserimento delle viti dal lato della trave o della colonna, nel piano longitudinale o trasversale rispetto all’asse della trave:

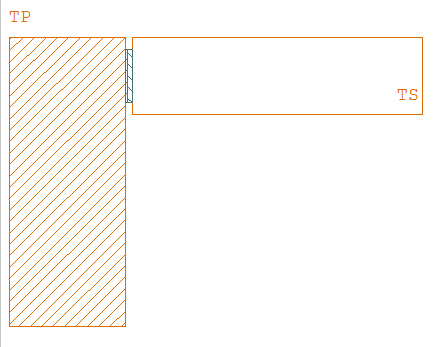

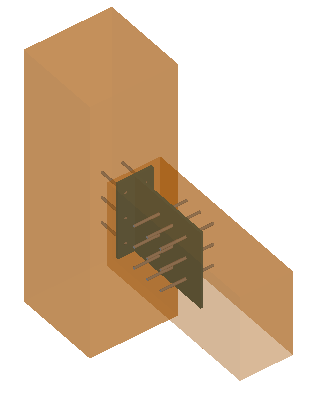

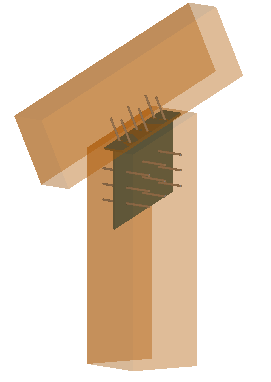

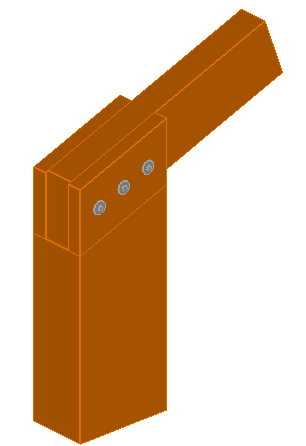

Unione con staffa a scomparsa

Valgono per questa unione le stesse considerazioni fatte per l’analoga trave-trave vista in precedenza.

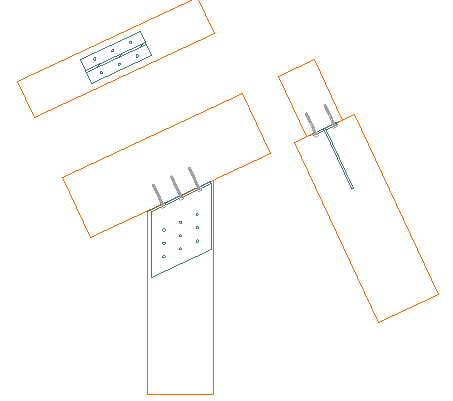

E’ possibile considerare sia la configurazione di trave collegata lateralmente che superiormente alla colonna

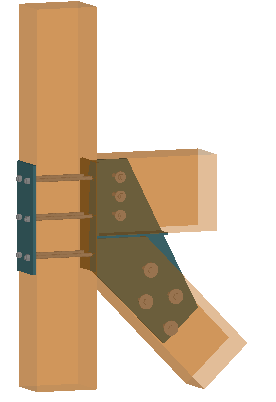

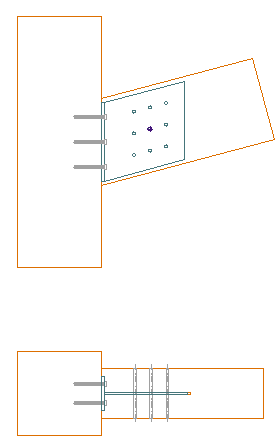

Unione a scomparsa trave-colonna-controvento in acciaio o legno

E’ possibile configurare la connessione anche per tener conto di eventuale controvento in acciaio o legno, connesso direttamente a scomparsa allo stesso blocco di piastre:

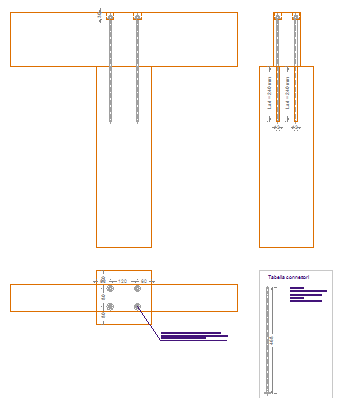

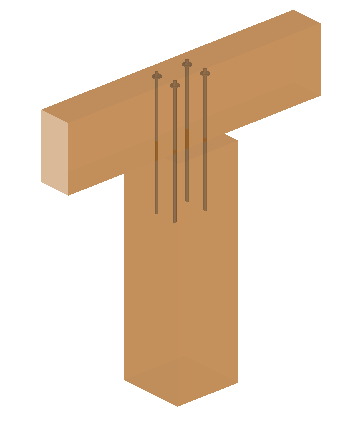

Unione con barre filettate resinate

Rappresenta sicuramente una soluzione tecnologica molto interessante a dagli indiscutibili vantaggi.

L’unione può essere verificata sia come cerniera che come incastro.

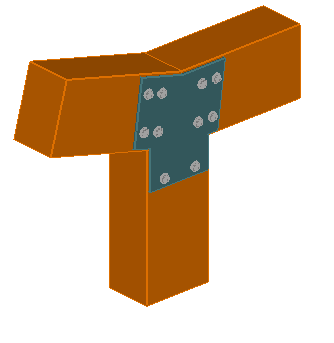

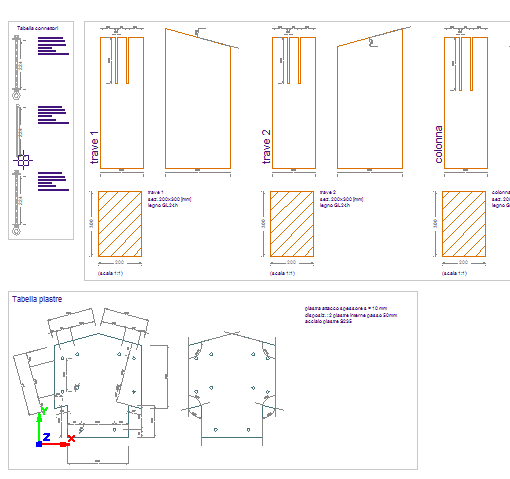

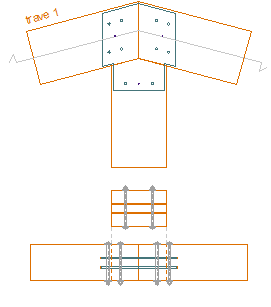

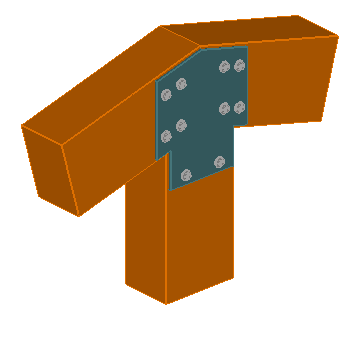

Unione trave/i su colonna con piastre interne/esterne

Valgono in generale le stesse considerazioni fatte per l’analoga trave-trave testa a testa.

In particolare la grande flessibilità di configurazioni geometriche delle travi (sezioni, inclinazioni), delle piastre (esterne, interne multiple o singola)  e dei connettori

Tra le varie configurazioni è possibile anche impostare quella con trave unica, con qualsiasi inclinazione (tra i parametri generali unione).

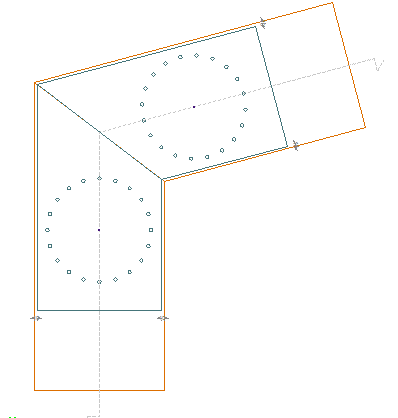

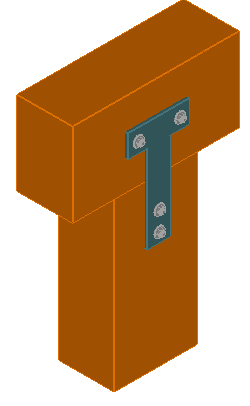

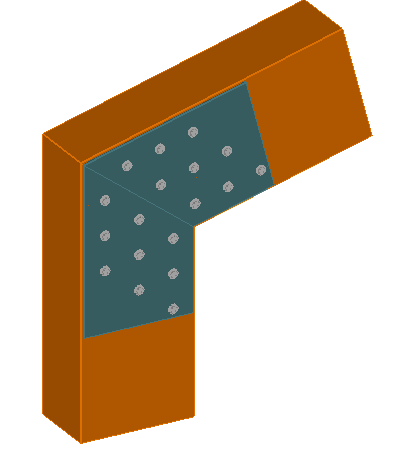

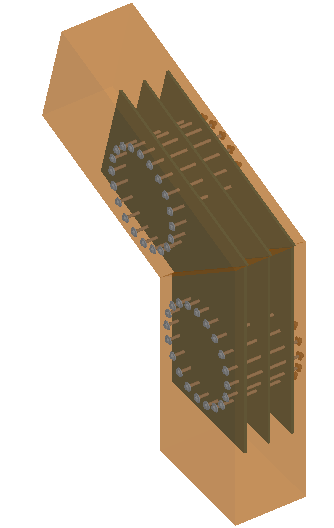

Unione trave-colonna testa a testa con piastre interne o esterne

Rappresenta una configurazione particolare dell’unione trave-trave testa a testa con piastre già descritta precedentemente e a cui si rimanda per le caratteristiche generali.

 (vedi unioni trave-trave -> unione trave-trave testa a testa con piastre interne/esterne)

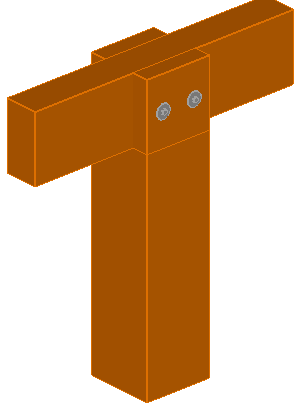

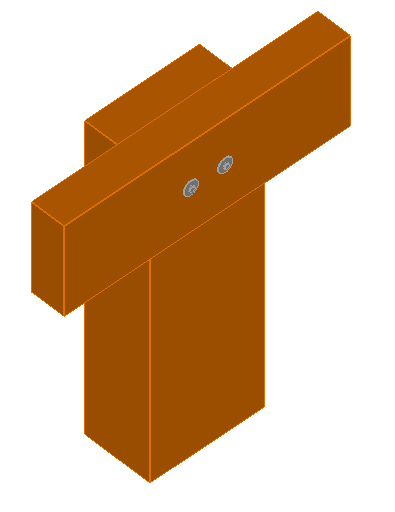

Unione trave su colonna con appoggio a sella o spalla

Unione molto flessibile che consente di gestire facilmente sia la configurazione a sella (con spessori variabili delle spalle in funzione della posizione della trave) che a singola spalla

Anche in questo caso è possibile verificare l’unione come cerniera o incastro (a momento) e considerare i connettori allineati o a raggiera

Unione trave colonna con connettore Sherpa

vedi unione trave-trave analoga per dettagli
