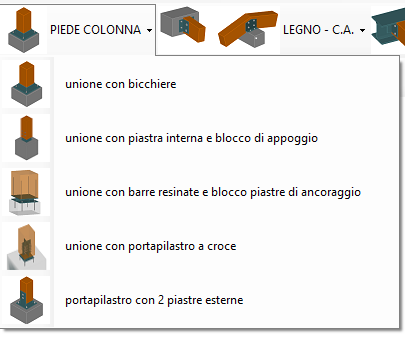

Per le unioni al piede delle colonne sono disponibili 2 configurazioni

• unione con bicchiere

• unione con piastra interna

entrambe prevedono la verifica anche della piastra di base, del contatto su c.a. e degli ancoraggi

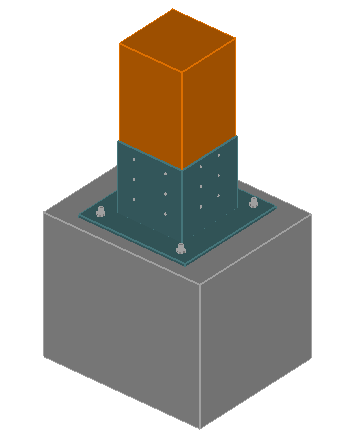

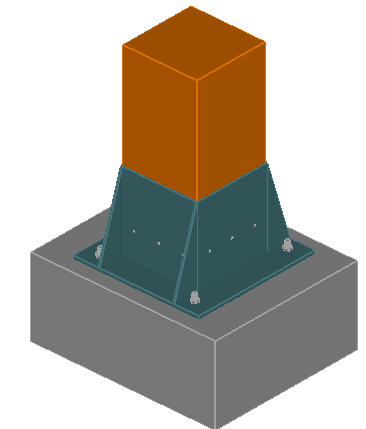

Unione con bicchiere

Si tratta di un collegamento molto usato che offre la possibilità di considerare i connettori sui 4 lati o solo su due facce opposte.

Gli ancoraggi posso essere costituiti da ancoranti meccanici o chimici, tirafondi a uncino o rosetta o altro.

E’ un’unione che può realizzarsi come cerniera o resistente a flessione nelle due direzioni principali

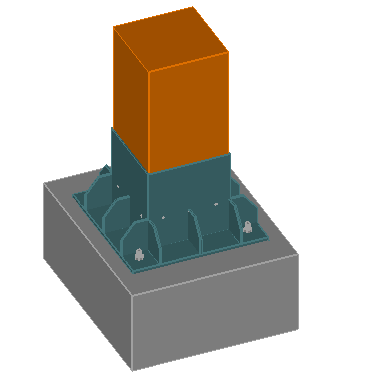

Alette di rinforzo agli spigoli e/o centrali, ad altezza e smussatura variabile

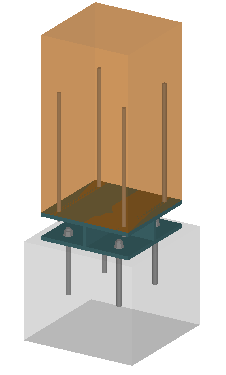

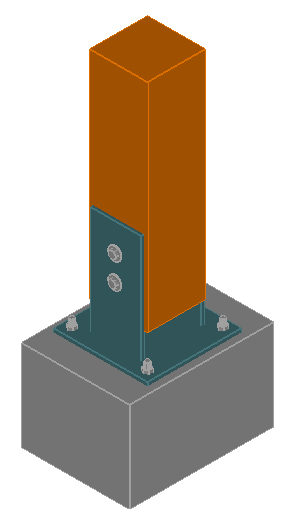

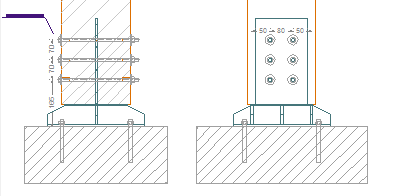

Unione con piastra interna/piastre laterali

Si tratta anche in questo caso di un collegamento molto usato con vantaggi dal punto di vista estetico e della sicurezza della colonna.

Può essere progettato come cerniera o in grado di resistere a momenti flettenti nel piano della piastra e ortogonale a questa.

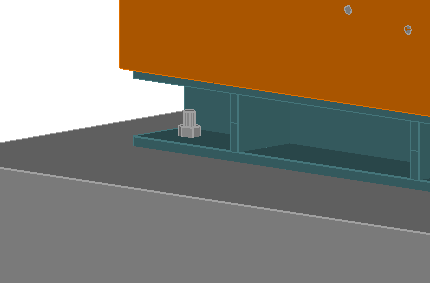

Nervature di rinforzo della piastra di base

Per connessioni con elevata resistenza a momento flettente è possibile avere anche una distribuzione dei connettori a raggiera in modo da ottimizzare la distribuzione dell’azione sui connettori.

E’ possibile inoltre avere anche più piastre all’interno.

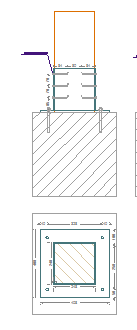

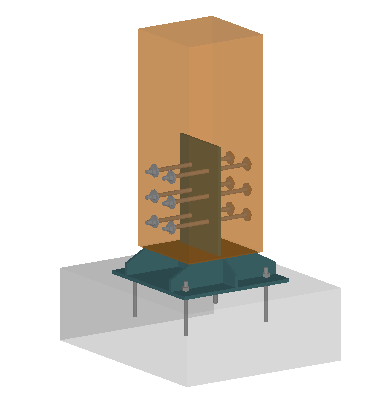

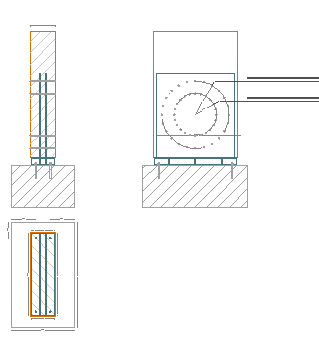

dettaglio nervature e piastre di base

Questa soluzione, specialmente se con spinotti rientranti e tappo in legno, oltre a vantaggi estetici consente anche una maggiore protezione al fuoco, importante soprattutto nel caso di strutture aperte al pubblico.

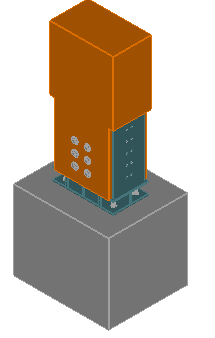

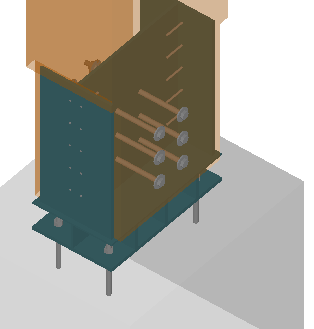

E’ possibile anche avere una configurazione con piastre esterne aggiuntive e chiodatura laterale, che consente allo stesso modo di avere una rigidezza e resistenza maggiore della connessione, ripartendo le sollecitazioni di trazione e momento flettente su due sistemi di connessione.

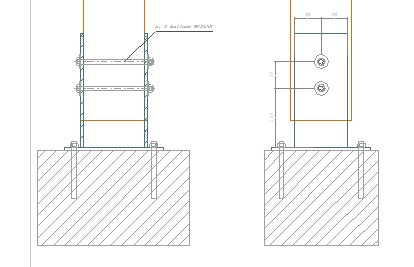

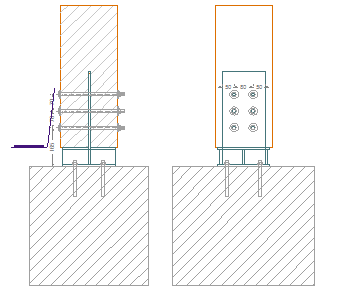

dettaglio connessione aggiuntiva con piastre chiodate laterali

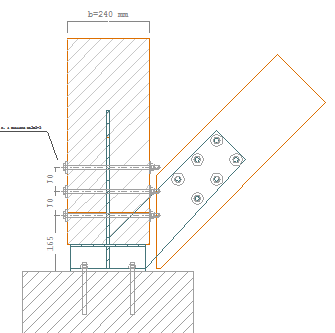

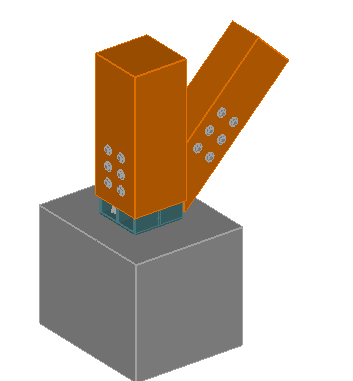

Un’ulteriore estensione della connessione si ha con la trave di controvento che consente sia di effettuarne la verifica della connessione che di tener conto

dettaglio connessione con controvento in legno

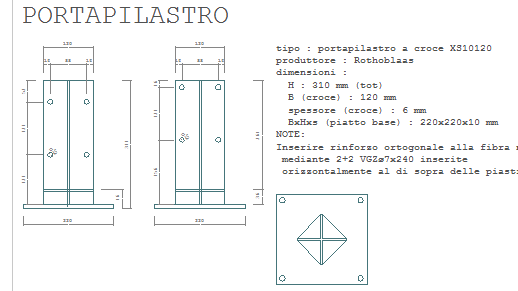

Portapilastri a croce

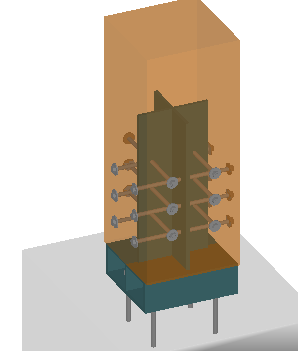

E’ anche possibile scegliere una configurazione di piastre interne a croce.

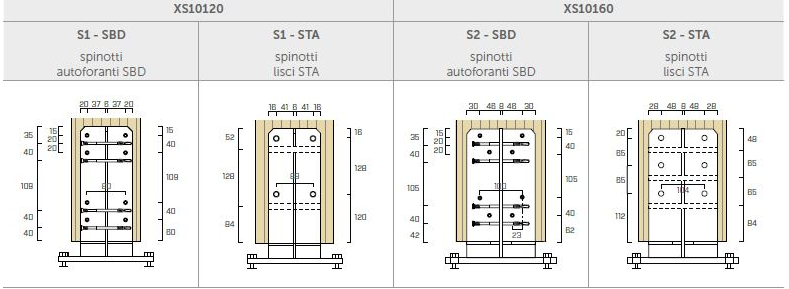

si di tipo custom che scegliendo da un archivio di portapilastri in commercio (Rothoblaas):

Unione con barre resinate

L’inserimento di barre resinate rappresenta una soluzione alternativa e elegante che offre la possibilità di progettare connessioni in grado di offrire una buona rigidezza e resistenza a flessione al piede delle colonne.
