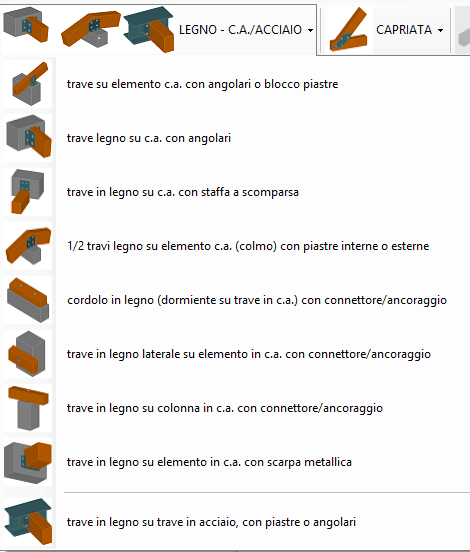

Le configurazioni disponibili offrono una vasta gamma di soluzioni

• unione con staffa a scomparsa

• unione con angolari

• unione dormiente laterale o superiore

• travi legno su colmo in c.a.

• travi su trave/cordolo in c.a. con piastre o angolari

tutte prevedono la verifica anche della piastra di base, del contatto su c.a. e degli ancoraggi

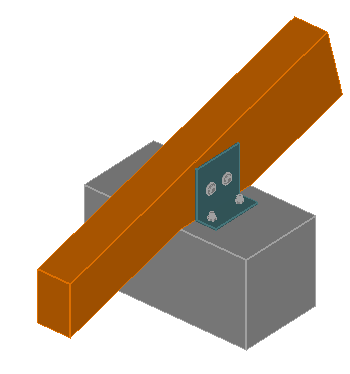

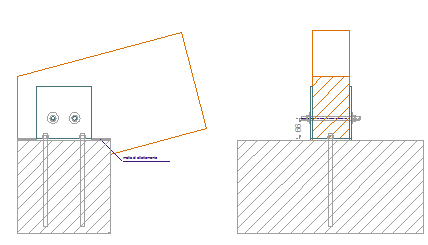

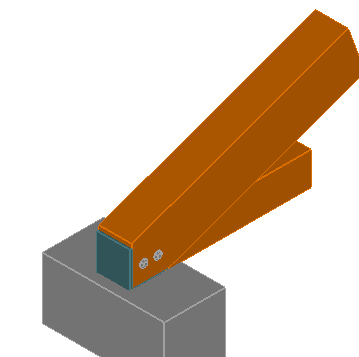

Trave su c.a. con angolari o blocco piastre

Si tratta di un collegamento molto ricorrente soprattutto per coperture in legno.

La configurazione delle piastre offre diverse opzioni:

• blocco U + alette esterne
• blocco a U
• angolari standard o custom
• staffa a scomparsa
• con/senza piastra di contrasto

Viene eseguita anche la verifica della sporgenza con riduzione della sezione.

E’ possibile inoltre tener conto di eventuale dente di contrasto all’appoggio.

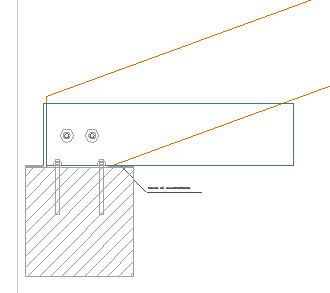

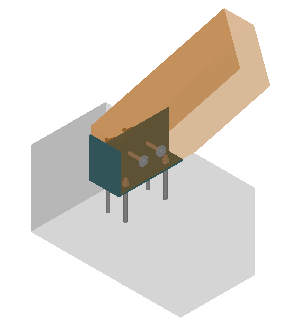

Esempio con staffa a scomparsa e contropiastra di contrasto delle spinte orizzontali

Questa configurazione può essere adottata per esempio per l’appoggio di capriate con puntoni molto caricati. In questo caso si può considerare anche il contributo della catena direttamente connessa al blocco piastre (interne o esterne)

E’ possibile anche inserire alette di rinforzo o profili UPN al posto della piastra verticale di attacco

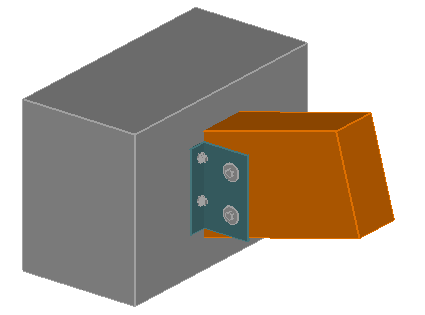

Trave su c.a. laterale con angolari

Per questa unione posso essere utilizzati sia angolari standard (in commercio) che custom dimensionati

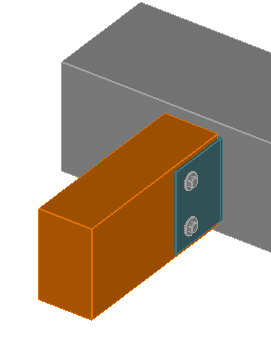

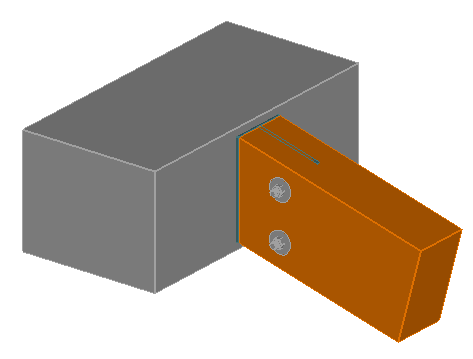

Trave su c.a. laterale con staffa a scomparsa

Vale in generale quanto già detto per l’unione con staffa a scomparsa tra travi in legno, inclusa la possibilità di poter considerare rotazioni della trave in legno sia nel piano orizzontale che verticale

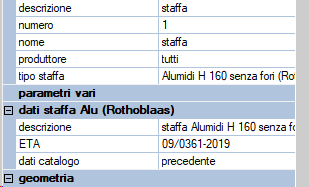

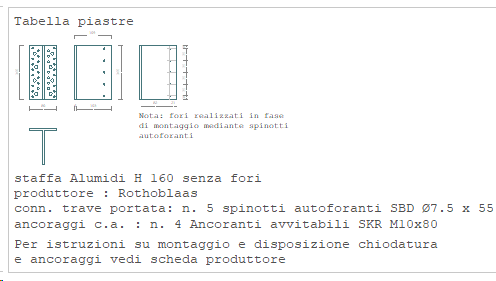

Archivio precaricato staffe alluminio

(serie Alu Rothoblaas, Bi-Alu Borga Italia)

Trave su c.a. laterale con staffa a U

Simile alla precedente ma con staffe a U

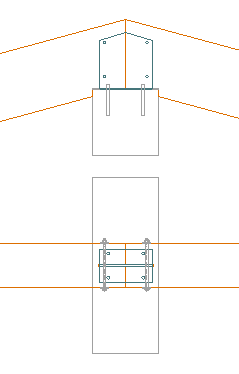

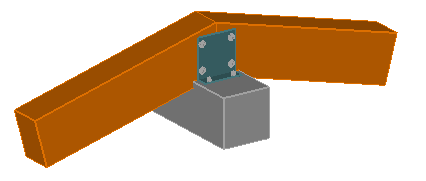

1/2 travi in legno su colmo in c.a.

La connessione prevede diverse configurazioni delle piastre:

• U con o senza alette esterne
• 2 L esterne
• Staffa ascomparsa
• Con profilo sagomato o rettilineo

La connessione può essere verificata come vincolo cerniera o resistente a momento flettente

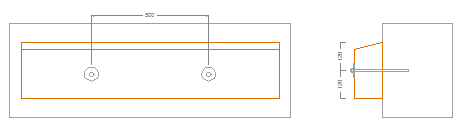

Dormienti e connessioni dirette su c.a.

Per questo tipo di connessione esitono diverse possibilità:

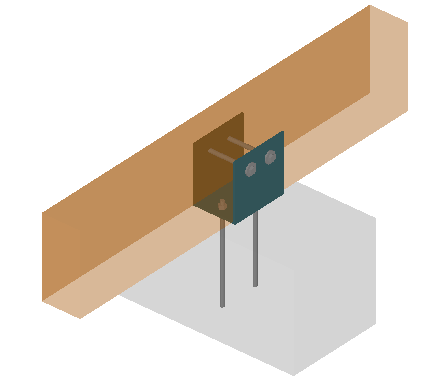

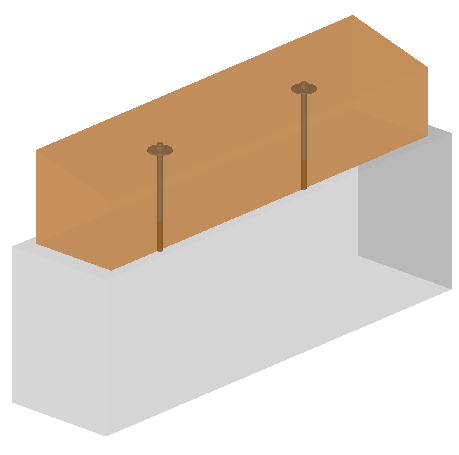

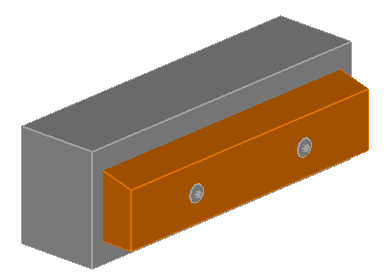

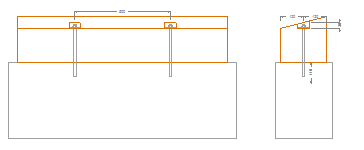

dormiente su cordolo/trave in c.a.

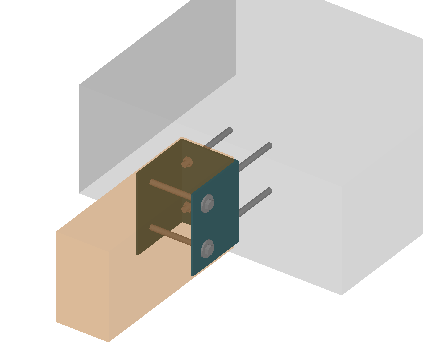

Trave in legno connessa lateralmente

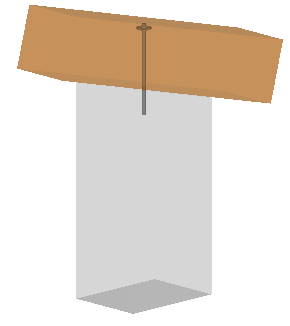

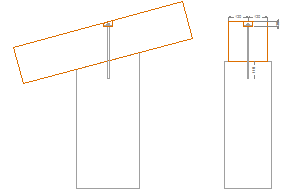

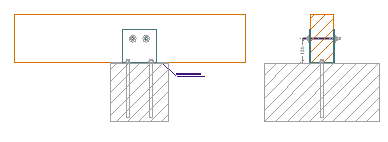

Trave su colonna in c.a.
