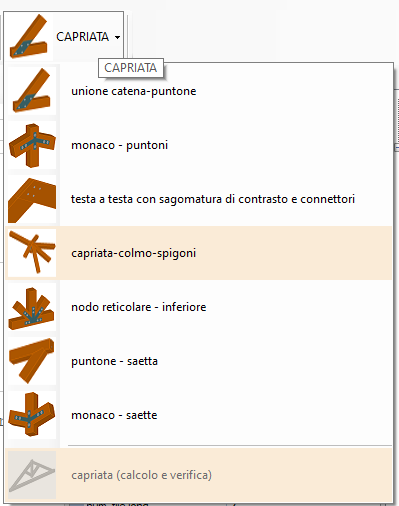

In questa sezione sono riportate le connessioni generalmente utilizzate per capriate in legno:

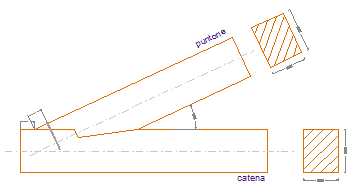

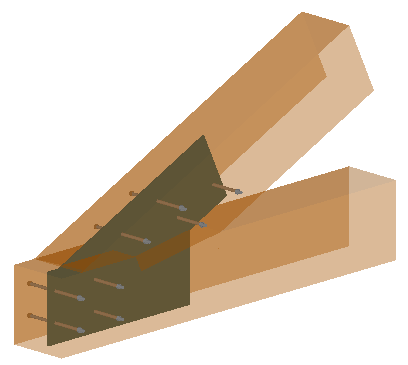

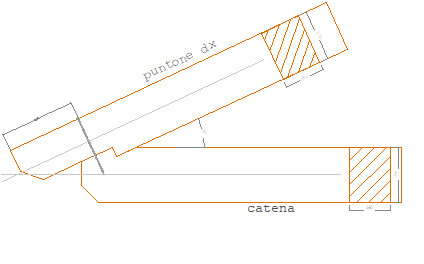

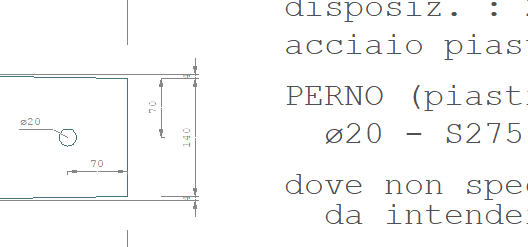

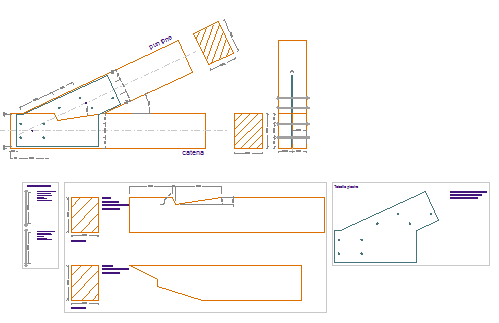

Unione puntone-catena o puntone-monaco

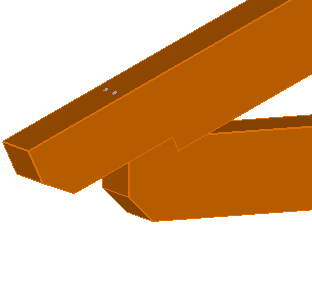

Si tratta della classica unione di carpenteria con la possibilità di gestire in automatico la configurazione a dente semplice, arretrato o senza nessun dente (connettori o piastre).

Gli angoli di taglio possono essere importati manualmente o settati in automatico.

I connettori diretti consentono di equilibrare anche eventuali forze di distacco o azioni fuori dal piano.

E’ possibile inserire considerare piastre di collegamento, sia interne (multiple o singola) che esterne

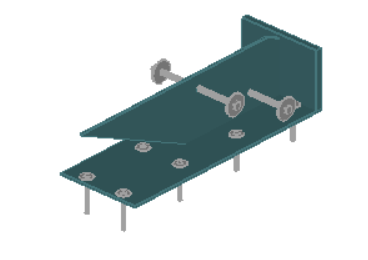

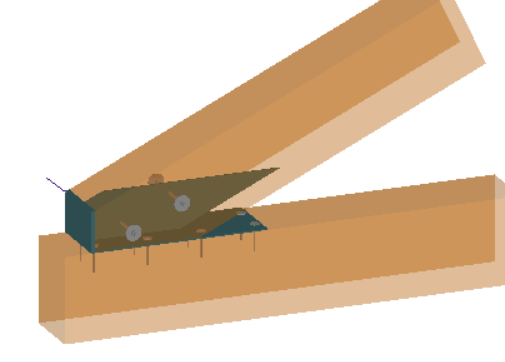

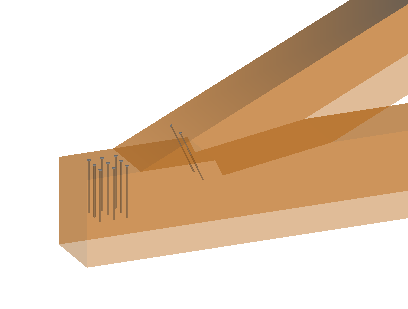

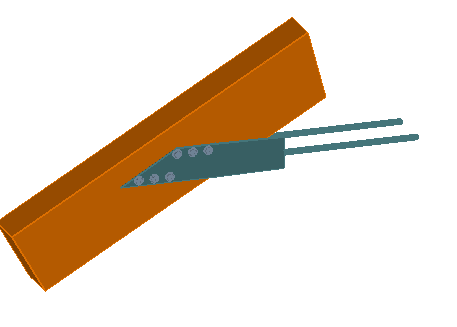

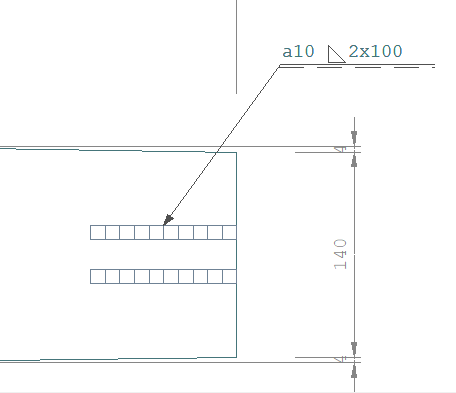

Per elevate forze di spinta del puntone è possibile anche adottare la soluzione con staffa avviatata all’estradosso della catena e provvista di eventuale piastra di contrasto del puntone, in modo da trasmettere la risultante orizzontale senza momenti aggiuntivi da eccentricità dei centri di taglio (soluzione con piastra/e semplici)

Unione puntone-catena o puntone-monaco

Si tratta della classica unione di carpenteria con la possibilità di gestire in automatico la configurazione a dente semplice, arretrato o senza nessun dente (connettori o piastre).

Gli angoli di taglio possono essere importati manualmente o settati in automatico.

I connettori diretti consentono di equilibrare anche eventuali forze di distacco o azioni fuori dal piano.

E’ possibile inserire considerare piastre di collegamento, sia interne (multiple o singola) che esterne

Per elevate forze di spinta del puntone è possibile anche adottare la soluzione con staffa avviatata all’estradosso della catena e provvista di eventuale piastra di contrasto del puntone, in modo da trasmettere la risultante orizzontale senza momenti aggiuntivi da eccentricità dei centri di taglio (soluzione con piastra/e semplici)

Altre diverse configurazioni sono disponibili attraverso la gestione dei parametri geometrici:

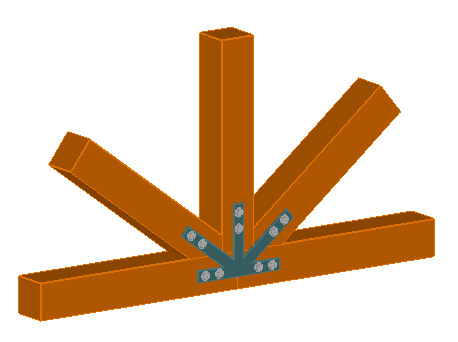

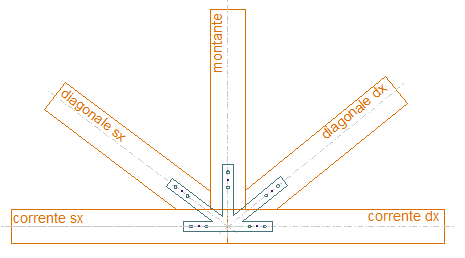

Unione reticolare montante-correnti-diagonali

Nodo di collegamento capriate-reticolari con verifica a compressione sulle facce di contratto tra elementi e resistenza a trazione dal collegamento asta-connettori-piastra.

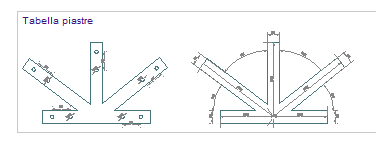

Piastre di attacco interne o esterne (anche multiple)

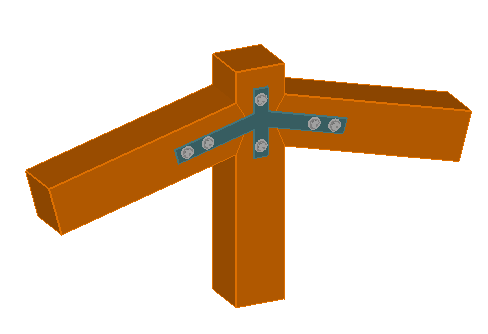

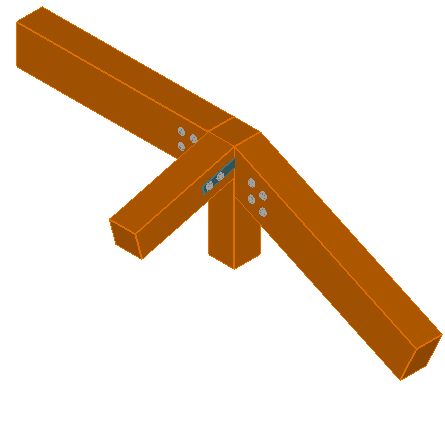

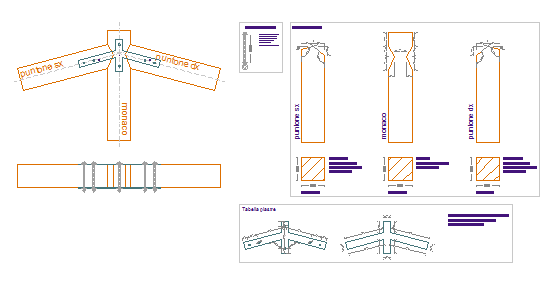

Unione monaco-puntoni / monaco - saette

Nodo di collegamento tipo monaco-puntoni/saette con sagomatura dente di carpenteria e relativa verifica.

Piastre  con connettori interne o esterne.

Piastre di attacco interne o esterne (anche multiple)

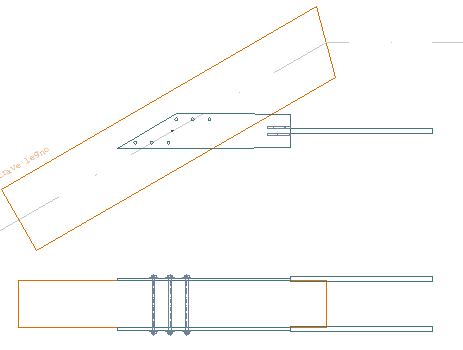

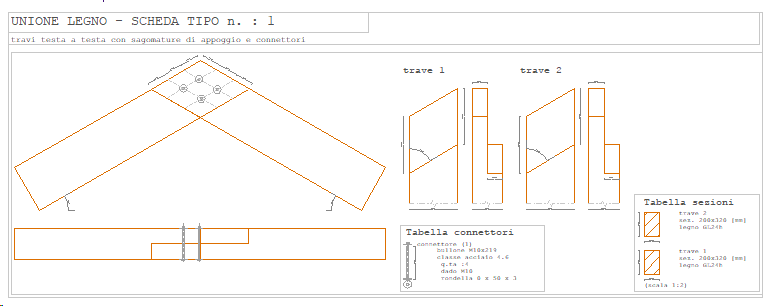

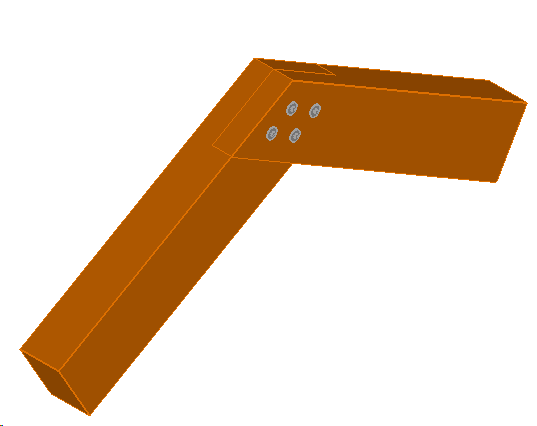

Unione puntoni testa a testa con sella di appoggio e connettori

Soluzione semplice ed efficace per capriate leggere

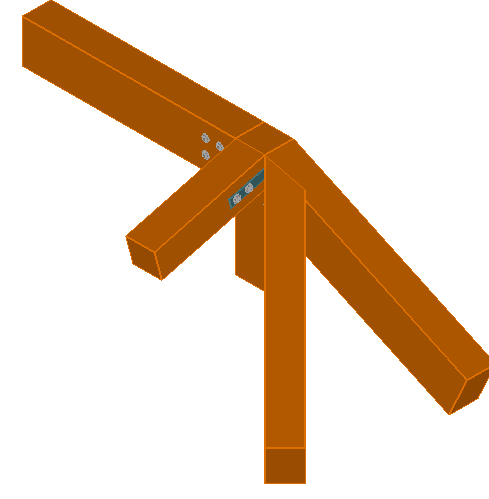

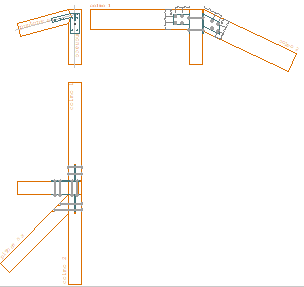

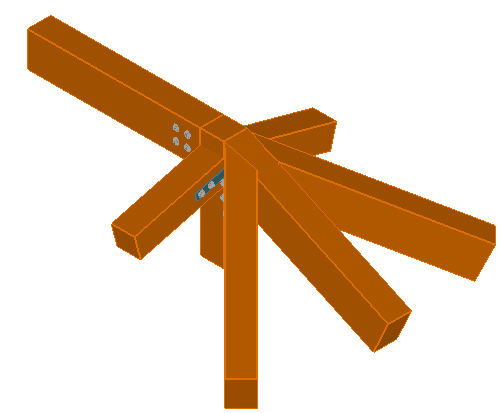

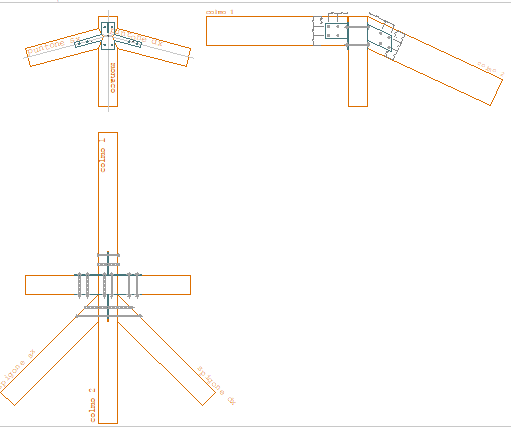

Unione 3D capriata – travi colmo - spigoni

Un unico nodo 3D per il collegamento di 7 elementi: monaco – puntoni – travi di colmo – spigoni diagonali

Piastre di attacco interne o esterne (anche multiple)

Configurazione flessibile nella geometria (angoli) e nel numero di elementi
