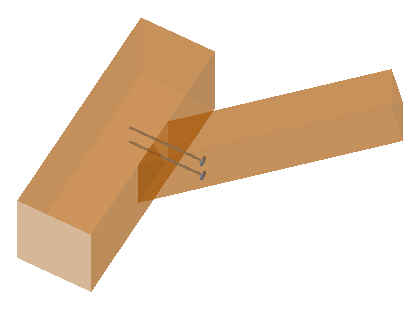

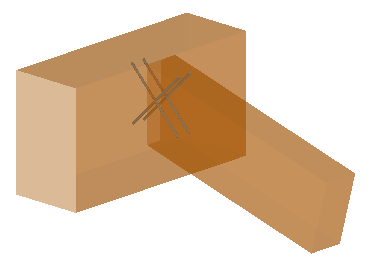

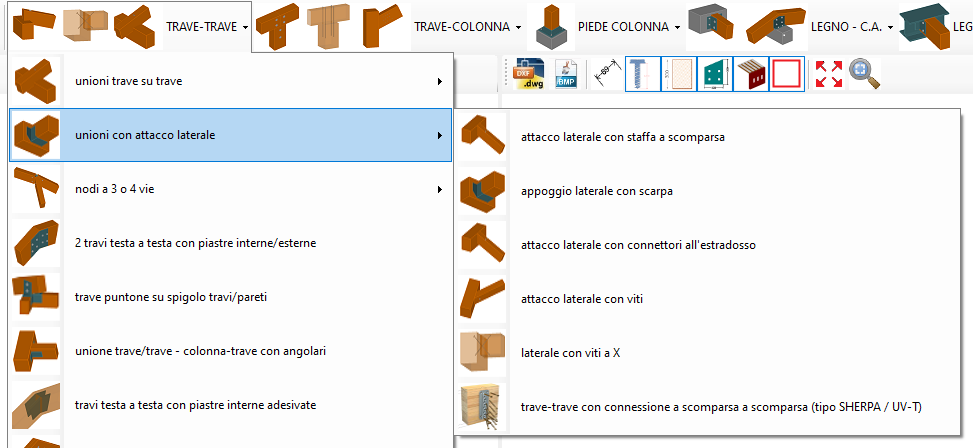

Unione con viti a X

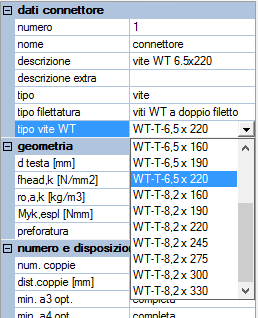

Le viti possono essere direttamente scelte da un archivio di viti a doppio filetto tipo WT

E’ possibile disporre le coppie su più file e imporre un angolo diverso dai 45° di default in modo da ottimizzare la resistenza per un ampio range di inclinazione della trave portata

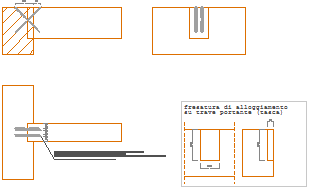

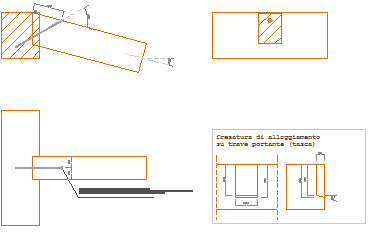

In questa configurazione è possibile assegnare anche una “tasca” sulla trave portata, a cui verranno affidate le risultanti verticali (verso il basso) e laterali:

Trave con attacco laterale con connettore

Unione molto utilizzata nella carpenteria delle coperture in legno, prevede anche la possibilità di gestire un rinforzo laterale per aumentare la resistenza allo scorrimento

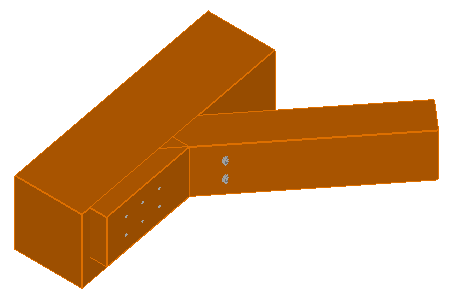

Trave laterale con connettore

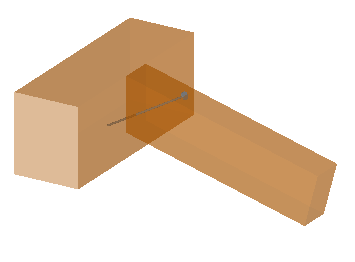

Simile alla soluzione con viti a X ma con vite/i in una sola direzione.

Le viti multiple sulla stessa fila possono essere disposte in automatico a lunghezza di penetrazione costante o affondamento costante

Le viti possono essere dimensionate in modo generico o scelte da un archivio di tipologie VGS-VGZ.

In questa configurazione è possibile assegnare anche una “tasca” sulla trave portata, a cui verranno affidate le risultanti verticali (verso il basso) e laterali:

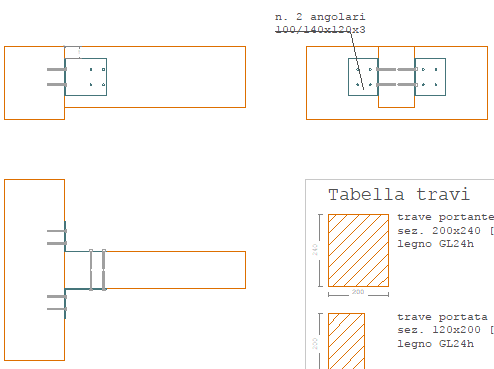

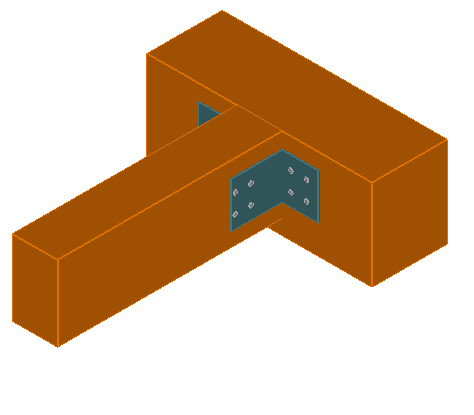

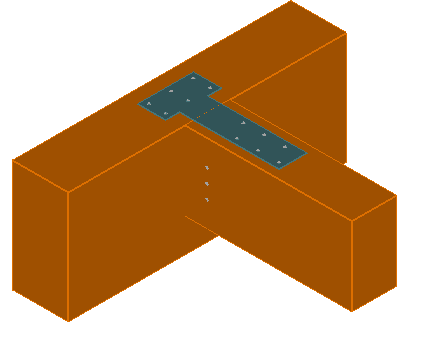

Trave-trave con angolari

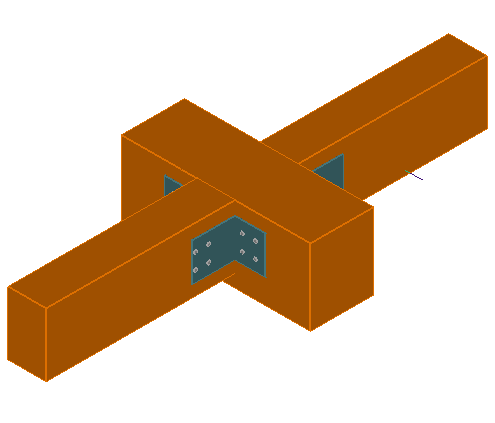

Trave-trave con doppia trave portata simmetrica

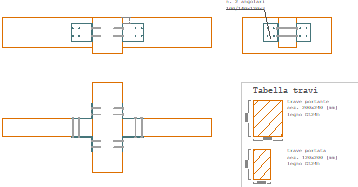

Per queste connessioni è possibile avere anche la configurazione con doppia trave portata

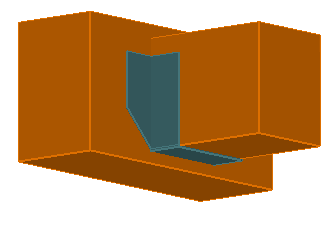

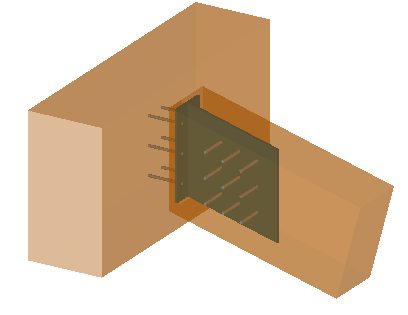

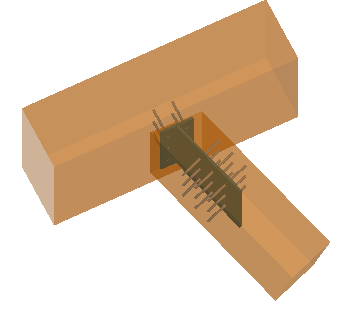

Trave-trave con staffa a scomparsa

Geometria flessibile di accoppiamento delle travi con possibilità di rotazione della trave portata sia nel piano verticale che orizzontale.

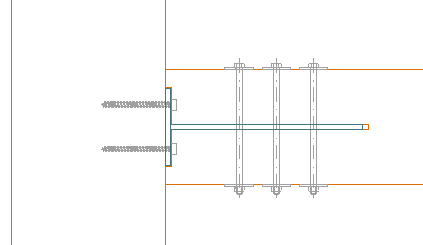

Unione verificata anche a momento flettente con connessione alla trave realizzabile con spinotti, bulloni o barre con filettatura alle estremità

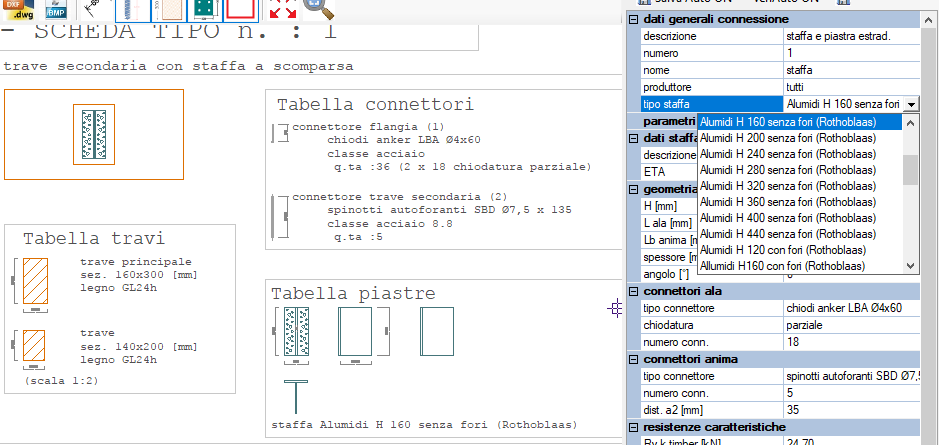

E’ possibile definire delle staffe “utente “ (custom) con geometria  qualsiasi o scegliere dall’archivio di alcune tipologie già disponibili in commercio, come le sfaffe ALU della Rothoblaas

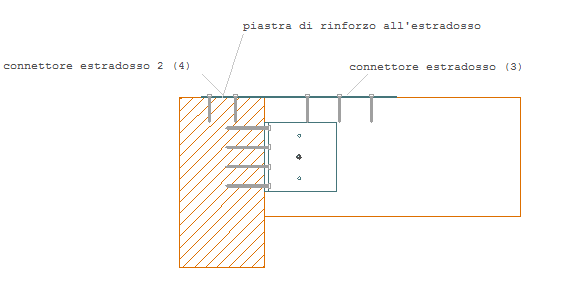

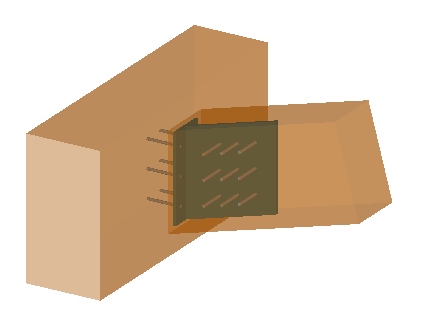

Trave-trave con staffa a scomparsa e piastra di rinforzo all’estradosso (per travi a sbalzo)

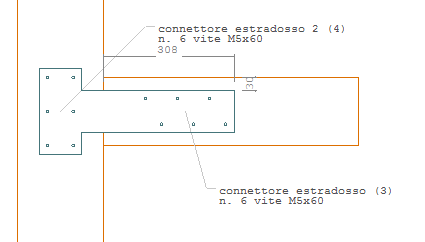

Sulla stessa tipologia di travi con staffa a scomparsa è possibile considerare anche una piastra di rinforzo all’estradosso in modo da aumentare significativamente la rigidezza e la resistenza a momento Mx.

Molto utile nel caso di travi corte a sbalzo da una trave principale (es. travi di gronda a mensola).

Appoggio con scarpa metallica

Il dimensionamento e la verifica viene effettuata in base alle caratteristiche fornite dai produttori.

La flessibilità nella geometria (inclinazione della trave portata) consente di eseguire rapidamente le verifiche in base alle sollecitazioni locali dell’asta (eventualmente importate da calcolo esterno FEM)

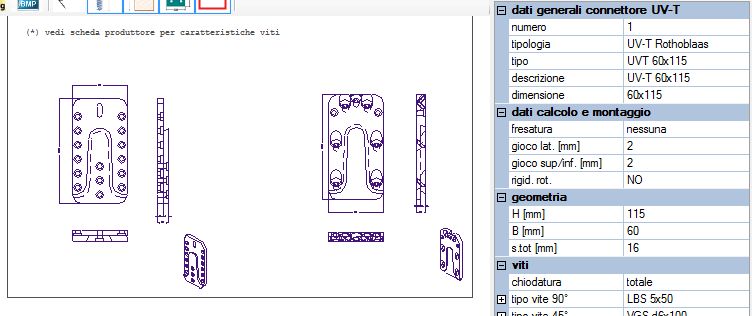

Unione con connettori a scomparsa SHERPA® o UV-T (Rothoblaas)

Si tratta di unioni a scomparsa con doppia piastra montata sulle due travi.

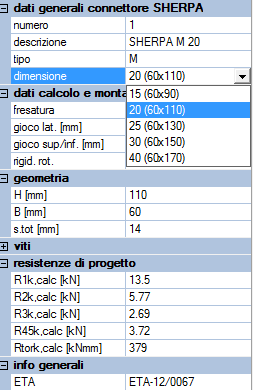

L’archivio delle connessioni è precaricato con i dati del fornitore (come da documentazione ETA-12/0067).

I dati geometrici e di calcolo sono calcolati in automatico in base a:

• caratteristiche di resistenza
• condizione di vincolo trave portante

opzioni aggiuntive:

• possibilità di definire la fresatura su una delle due travi (o nessuna), con scostamenti di lavorazione
